De Boombuis van Bloemendaal

Posted on by
Beantwoorden

In deze rubriek wordt elke maand kort en krachtig een bijzonder, apart of juist heel gewoon opgegraven voorwerp belicht. Deze maand betreft het een houten boombuis.

Begin 2021 werd gestart met de herinrichting van de woonwijk Veen en Duin in Bloemendaal. Daarbij werd het bestaande riool in deze woonwijk vervangen door een gescheiden stelsel. Het schone regenwater wordt daarbij afzonderlijk van het rioolwater opgevangen en afgevoerd naar de nieuwe waterpartij, die als waterberging dient. De omvangrijke graafwerkzaamheden ten behoeve van de waterpartij werden archeologisch begeleid door Theo Nieuwenhuizen van de Archeologische Werkgroep Haarlem e.o. De boombuis is in 2023 voor conservering door restauratieatelier Restaura in Heerlen behandeld en aansluitend in het Provinciaal Depot in Castricum – Huis van Hilde – ondergebracht.

De aangelegde waterpartij als bergbassin voor schoon regenwater en ter regulering van de lokale waterhuishouding.

Doorboorde boomstam
Tijdens deze graafwerkzaamheden werd een boomstam gevonden. Uit onderzoek op de kant bleek de boomstam doorboord te zijn. Aan het uiteinde was de doorboorde boomstam voorzien van een taps toelopende houten afsluitstop, met aan de zijkant een pin als handgreep.

  • De uitgeholde boomstam aan uiteinde afgesloten met de bijbehorende houten stop.

Blekerijen
Historisch kaartmateriaal uit 1599 wees uit dat op de vondstlocatie destijds een aantal blekerijen waren gevestigd. De uitgeholde boomstam heeft gediend als een aanvoerbuis waarmee helder kwelwater voor de blekerijen. De vele blekerijen die vanaf de zeventiende eeuw rond Bloemendaal en omgeving zijn gevestigd, waren voor het bleekproces namelijk afhankelijk van schoon (duin)water. Dit schone water werd vaak in dichte houten goten ondergronds naar de gewenste locatie gevoerd. Als variant hierop werd kennelijk ook stelsels van aaneengekoppelde holle boomstammen toegepast, die het benodigde water langs de verschillende productiegangen van de blekerij leidde. In dit geval betrof het een uitgeholde boomstam die als transportbuis fungeerde voor de blekerij van Jan Arijansz.

Fragment uit de kaart van Adrian Ockersz uit 1599 destijds in 1954 geprojecteerd op de toenmalige kadastrale kaart. De rode stip op deze kaart geeft de locatie aan van de tijdens de ontgraving aangetroffen boombuis.

Merkteken
Nader onderzoek van de boomstam leerde dat aan de buitenzijde het romeinse getal XXXI (= 31) als merkteken staat gekerfd. Hoogstwaarschijnlijk bepaalde het aangebrachte merkteken de volgorde van de aaneengesloten boomstammen. Met de taps toelopende stop kon de toevoer van het water uit de duinen tijdelijk worden geblokkeerd, waardoor een buffer van helder duinwater werd gecreëerd. De bijbehorende pin of stok zorgde voor meer grip bij het verwijderen van de geplaatste stop.

Detail van het op de boomstam aangebrachte merkteken XXXI.

Schulpboor
Bij eerdere rioleringswerkzaamheden in de omgeving werd door Theo Nieuwenhuizen in 2008 een ijzeren voorwerp in de afgegraven grond aangetroffen. Het bleek hier om een nagenoeg gaaf bewaard gebleven schulpboor te gaan. Beide vindplaatsen liggen hemelsbreed slechts driehonderd meter van elkaar verwijderd. Dit maakt het aannemelijk dat de boombuis ter plekke is vervaardigd.

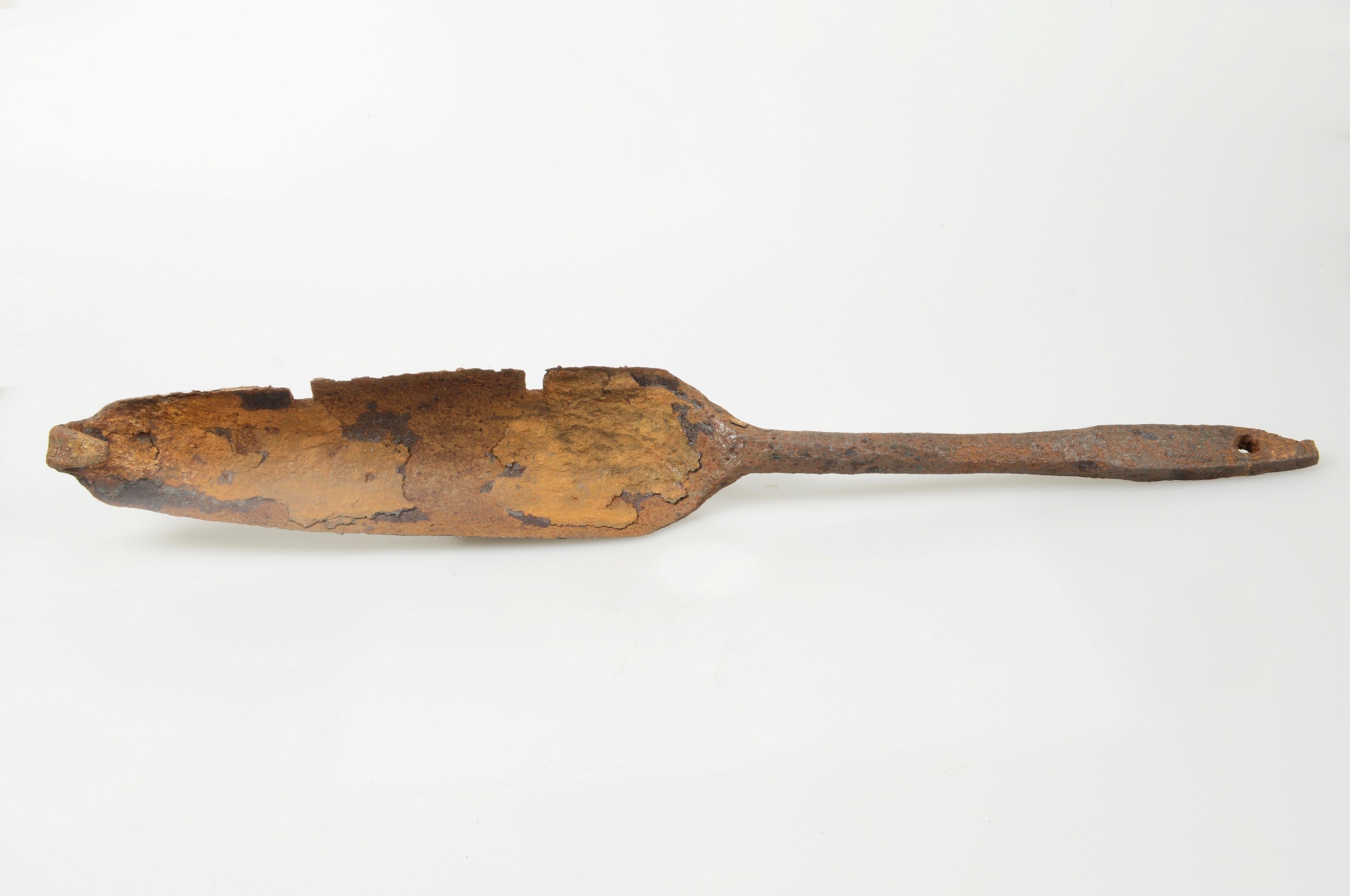

Ijzeren schulpboor voor het uitboren van boomstammen, gevonden in 2008.

Lees meer over de schulpboor van Bloemendaal in onze Vondst van de Maand.

De schulpboor van Bloemendaal

Posted on by
Beantwoorden

In deze rubriek wordt elke maand kort en krachtig een bijzonder, apart of juist heel gewoon opgegraven voorwerp belicht. Deze maand betreft het een schulpboor.

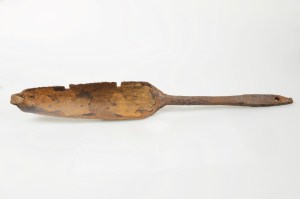

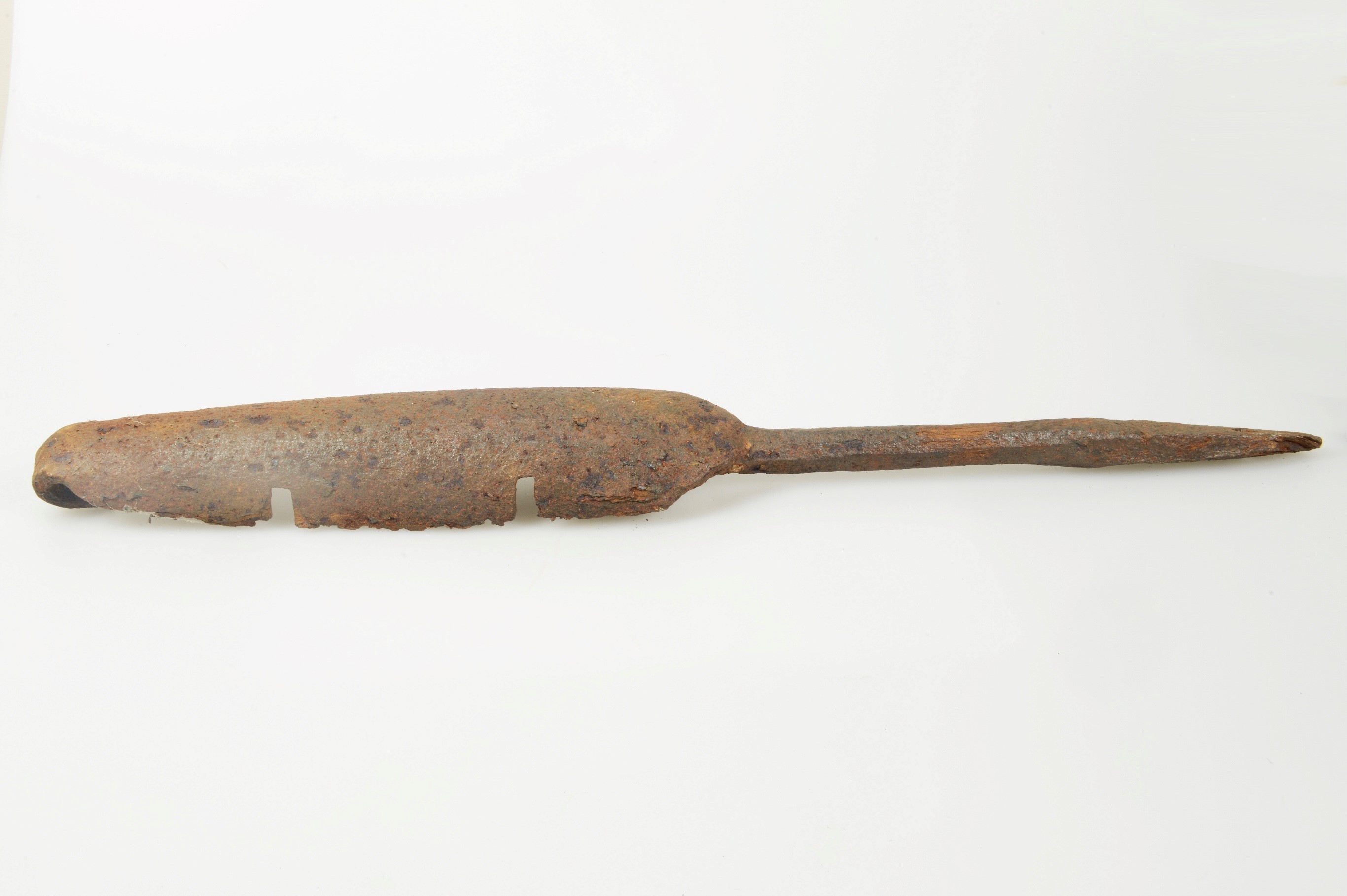

In 2008 werden op de gemeentegrens van Bloemendaal en Velsen rioleringswerkzaamheden uitgevoerd. Deze werkzaamheden werden door een lid van de Archeologische Werkgroep Haarlem e.o. archeologisch begeleid. Tijdens deze werkzaamheden werd in de ontgraven grond een bijzonder ijzeren voorwerp aangetroffen. Het betreft een schulpboor voor het uitboren van boomstammen.

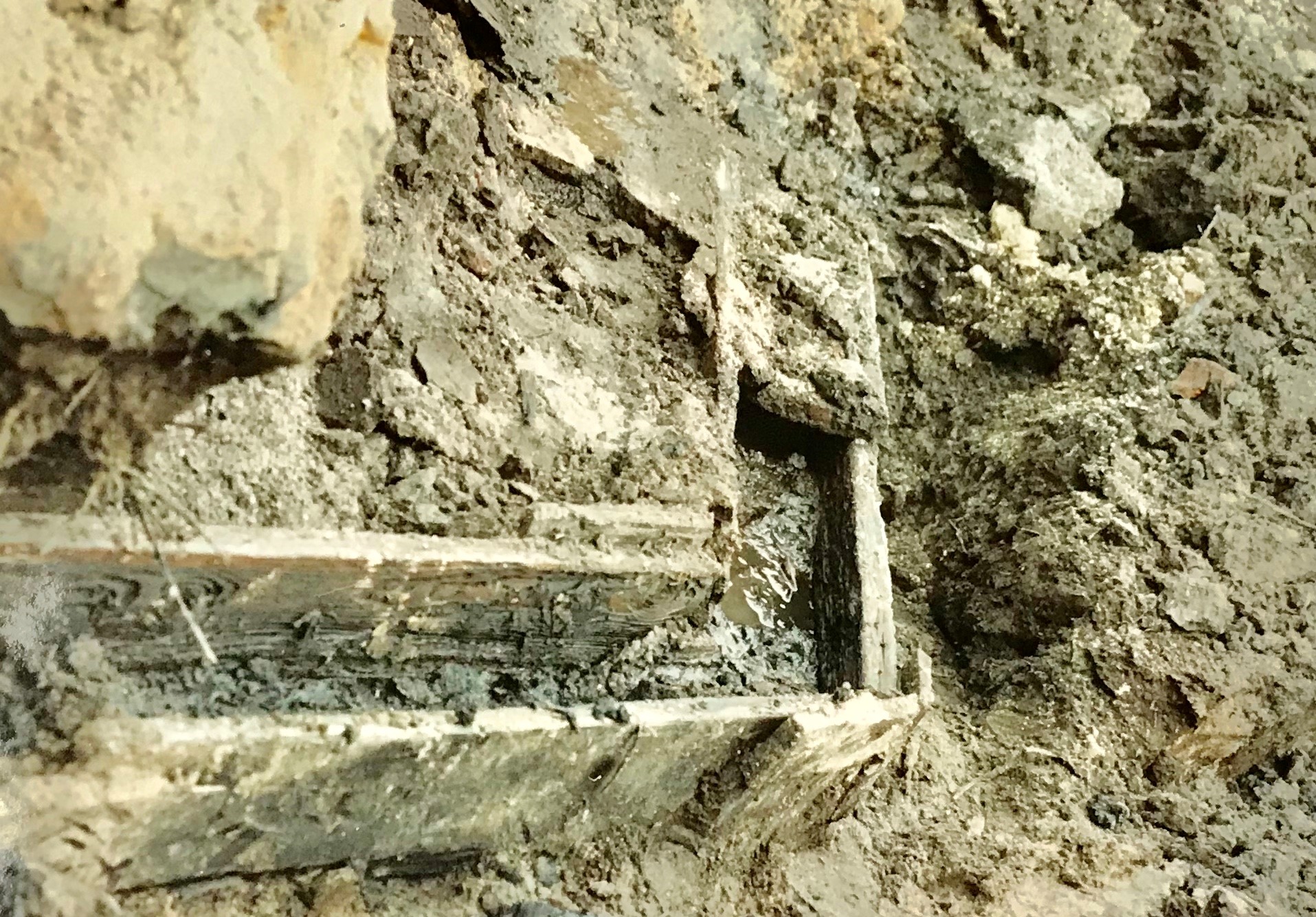

Waargenomen rechthoekige watergoot, in 2001, bij de nieuwbouw van het Bispinckpark te Bloemendaal. Tijdens archeologische begeleidingen zijn in Bloemendaal op diverse plaatsen dergelijke ondergrondse watergoten waargenomen.

Blekerijen
In het gebied waar de schulpboor is gevonden waren vanaf de zeventiende eeuw blekerijen gevestigd. Een van de noodzakelijkheden voor het productieproces in de blekerij was een constante aanvoer van water. Dit water kwam als drangwater uit de duinen en werd door middel van ondergrondse rechthoekige houten goten of uitgeholde boomstammen langs de verschillende productiegangen in de blekerij geleid.



Prent van het inwendig uitboren van een boomstam. Caspar Luyken, naar Jan Luyken 1694- Rijksmuseum.

Uithollen
Om een boomstam uit te boren was de volgorde van dit proces als volgt: eerst werd met een neuslepelboor of een schroefboor een gat met kleine middellijn door de hele lengte van de boomstam geboord. Voor het vergroten van de diameter van het geboorde gat werd vervolgens de schulpboor ingezet. Hiervoor werd een touw door het gat getrokken, dat vervolgens aan de haak van de schulpboor bevestigd. Aan de andere zijde van de schulpboor werd een kruisvormige kruk (handvat), gewoonlijk van hout, gedeeltelijk van metaal bevestigd. Om over een grote lengte te kunnen boren werden er een aantal verlengstukken aan elkaar bevestigd. Door het touw aan de andere zijde van de boomstam onder druk te zetten en de schulpboor aan de voorzijde te draaien werd over de gehele lengte van de boomstam een grotere diameter van het geboorde gat verkregen.

Schulpboren werden horizontaal gebruikt en konden door een of twee man worden gehanteerd. Wanneer twee vaklui samenwerkten, keek de een naar de buis en hanteerde het werktuig. De ander zorgde voor trekkracht aan het touw aan het andere eind van de boomstam. Aangezien het gat in de boomstam zeer nauwkeurig geboord moest worden en de schulpboor lang en zwaar was, rustte de stang op een schraag of tussen twee palen.

De schulpboor is overgedragen aan het Provinciaal Depot voor Archeologie in Castricum.

Foto’s zijn gemaakt door Kees Zwaan, Assistent beheerder Provinciaal Depot voor Archeologie – Regionale Economie en Erfgoed.
